설계 및 구조적 특징
- Compact한 Design (소형, 경량)
- 내구성이 뛰어나며 수명이 깁니다.
- 임펠러의 축방향 이동을 줄여 임펠러 마모가 적습니다.
- 스텐 재질의 연마 Shaft를 사용, 마모가 적습니다.
- 양쪽지지 무급유 Ball Bearing을 적용하였습니다.
- 보수점검이 용이한 구조로 설계되어 있으며 Ball Bearing에는 급유가 필요 없습니다.
표준사양
좌/우로 스크롤하세요.
| 형식 (Model) |
구경 (Bore) | 동력 (Power) [HP] |
유량 (Capacity) [㎥/min] |
전양정 (Total Head) [m] |
중량 (Weight) [kg] |
|
|---|---|---|---|---|---|---|
| 흡입 (Suc.) | 토출 (Dia.) | |||||
| GWP-4003 | 40 | 40 | 3 | 3.6 | 38 | 60 |
| GWP-4005 | 5 | 3.6 | 80 | 68 | ||
| GWP-4008 | 7.5 | 3.6 | 105 | 90 | ||
| GWP-4010 | 10 | 3.6 | 120 | 104 | ||
| GWP-5005 | 50 | 50 | 5 | 15.6 | 35 | 80 |
| GWP-5008 | 7.5 | 12.6 | 65 | 102 | ||
| GWP-5010 | 10 | 9 | 95 | 112 | ||
| GWP-5015 | 15 | 3.6 | 130 | 145 | ||
| GWP-5020 | 20 | 3.6 | 140 | 171 | ||
* FOOTNOTES : All dimensions given in millimeters / Dimension은 당사와 협의할 것.
선택사양
- 구조변경 : 메커니컬 씰 /베어링 오일 윤활 구조
- 상대 플랜지
- 접액부 재질 변경

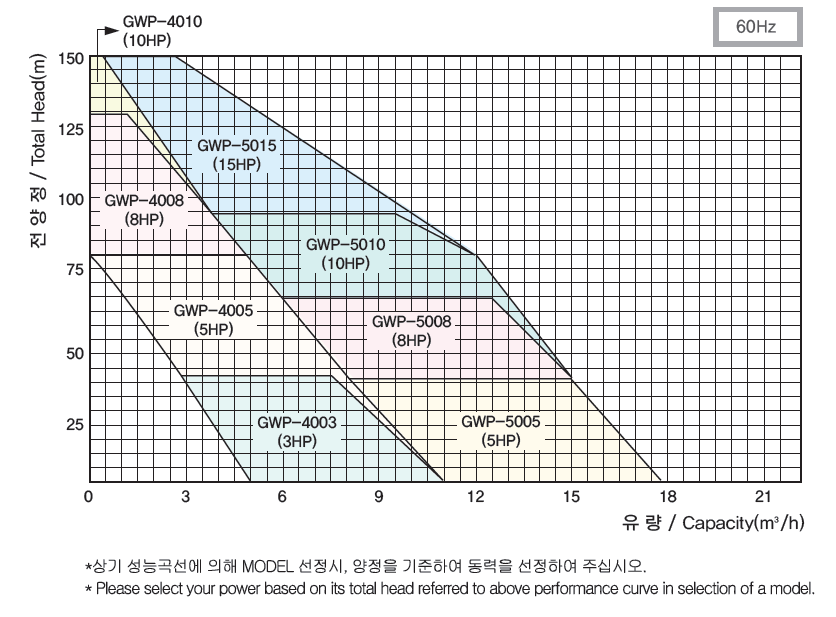

단면도 / 선정도
외형치수도
