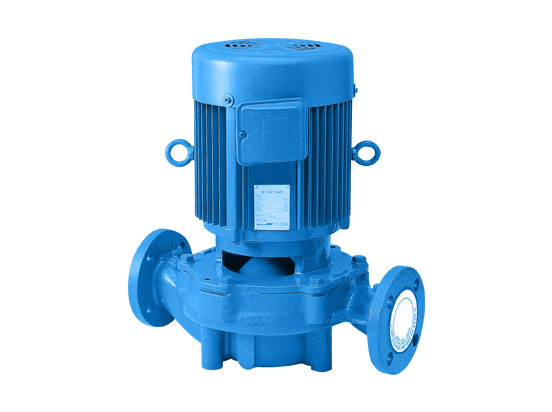

설계 및 구조적 특징
- 배관과 배관사이에 간편하게 설치할 수 있으며, 배관으로부터 펌프 케이싱 분해 없이도 임펠러, 메커니컬 씰의 교환이 가능합니다.
- 펌프와 모터축이 일체형으로 축이음 불량으로 인한 고장을 방지합니다.
- 축봉장치는 펌프 내부의 유체로 윤활되는 메케니컬 씰이 장착됩니다.
- 알루미늄 프레임 모터 채용으로 소형, 경량화를 구현 하였습니다.
(단, 15HP 이상은 주물 프레임)
표준사양
좌/우로 스크롤하세요.
| 취급액 (Treating Liquids) | 청수 (Fresh water) 0℃~120℃(PH : 6~8) | |
|---|---|---|
| 운전범위 (Operation Range) |
유 량 (Capacity) | 3 ~ 480 ㎥/min |
| 전양정 (Head) | 5 ~ 55m | |
| 모터동력 (Motor Power) | 1 ~ 100HP | |
| 최대 운전 압력 (Max. Operation Pressure) | 10 kgf/㎠ | |
| 구 조 (Structure) | 임펠러 (Impeller) | 클로즈형 (Closed Type) |
| 축봉장치 (Shaft Seal) | 메커니컬 씰 타입(Mechanical Seal Type) | |
| 플 랜 지 (Flange) | KS 10 kgf/㎠ RF | |
| 모 터(Motor) | 상, 극수 (Number of Phase) | 3상, 4극 (Three-phase, Four-phase) |
| 전 압 (Voltage) | 10HP이하 (Lower than 10HP) : 220/380V 15HP이상 (Higher than) : 380V(Y-△) |
|
| 주파수 (Frequency) | 60Hz | |
| 절연등급 (Insulation Grade) | F종 | |
| 보호방식 (Protection Method) | P54 | |
| 형 식 (Type) | 전폐 외선형 (TEFC) | |
| 설치장소 (Places to be Installed) | 옥내형 (Out door Type) | |
※ 고온, 특수액을 취급할 경우에는 이송액의 특성(온도, 비중, 점도, 고 형물의 유ㆍ무)과 사용조건에 따라 메커니컬 씰, 펌프 본체, MOTOR 의 내마모성, 내식성이 현저히 변화하는 경우가 있으므로 반드시 영 업 또는 공장에 문의하시기 바랍니다.

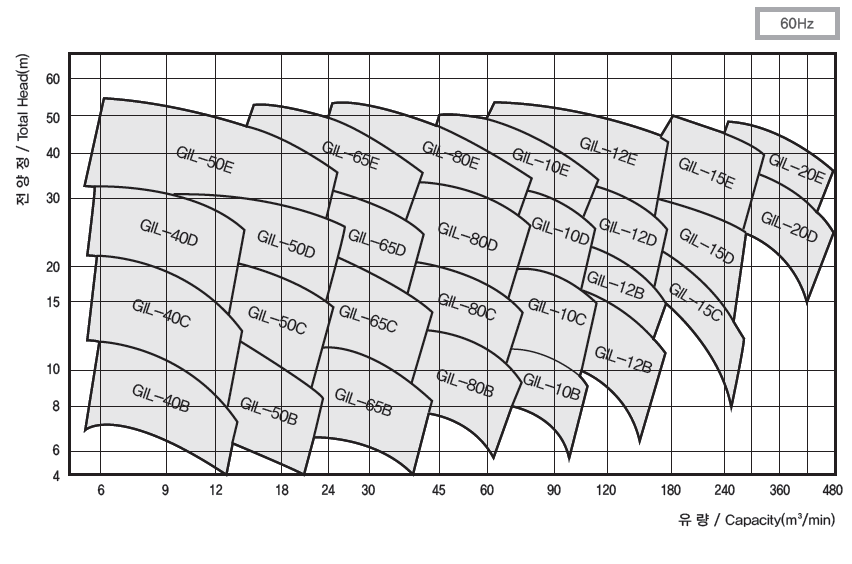

단면도 / 선정도

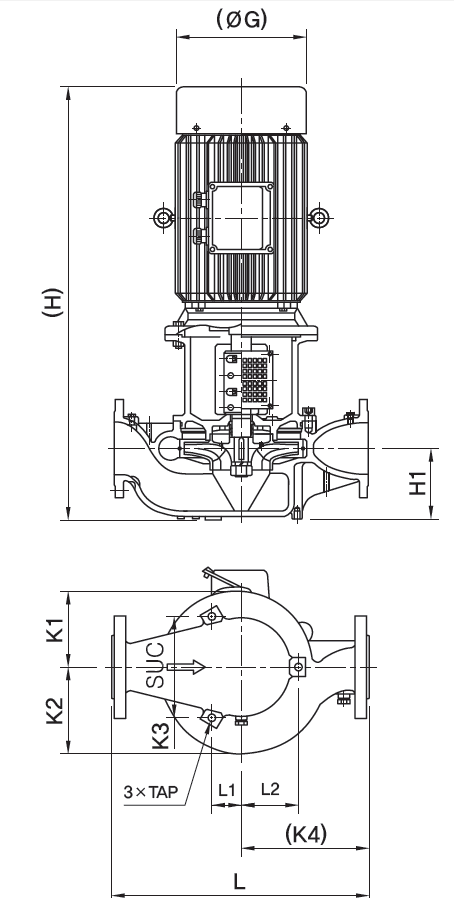

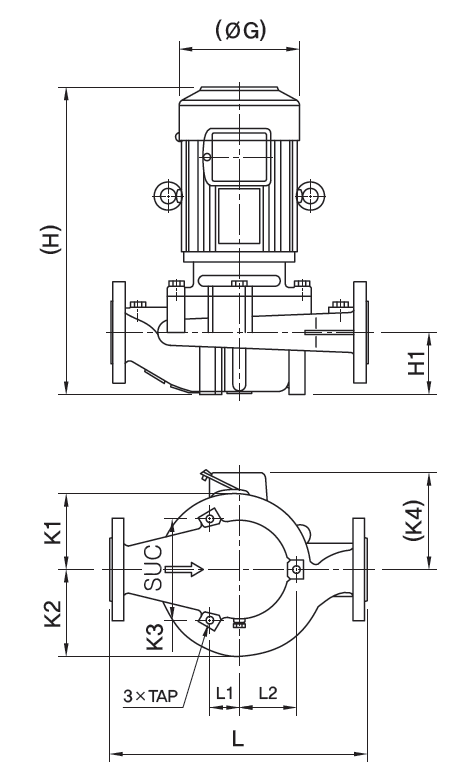

외형치수도
