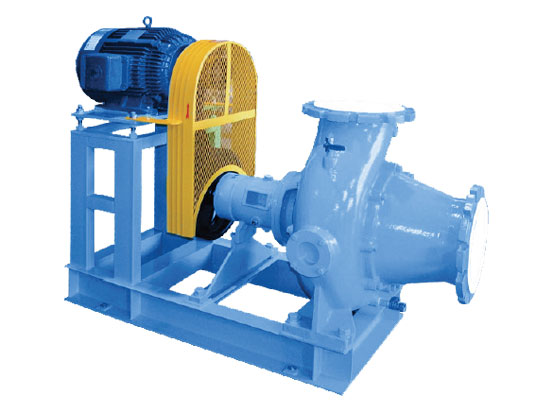

스크류 원심 펌프(GCS)

  • 각종 수처리 분야 (하수, 오수, 폐수, 오니) 제지공업, 식품, 석유화학, 섬유공업, 금속공업제당, 유지공업, 주정, 전분, 요업, 광업, 건설업, 축산업 (우사, 돈사), 수산업
  • PDF 다운로드
  • 견적문의
  • 공유하기
    • 카카오톡으로 보내기
    • 네이버로 보내기
    • 구글플러스로 보내기
    • 페이스북으로 보내기

설계 및 구조적 특징

멀티스크류펌프

  • 스크류펌프와 사류펌프의 복합적 기능을 더하여 스크류펌프의 원활한 유체의 흐름과 사류펌프의 높은 효율이 접목되어 고성능 차세대 펌프로서 슬러지 이송펌프로서는 감히 따라올수 없는 혁신을 불러일으키고 있습니다.
  • 고형물 이송에 탁월한 스프르트/스크류 펌프에 버금가는 이송력과 그동안 문제시 되었던 스크류 임펠러의 극부적인 편 마모로 사용 중인 언발란스 되던 문제를 완전 해결한 펌프입니다.
  • 또한 고장율이 낮아 지속적으로 유지관리비용을 절감할수 있습니다.

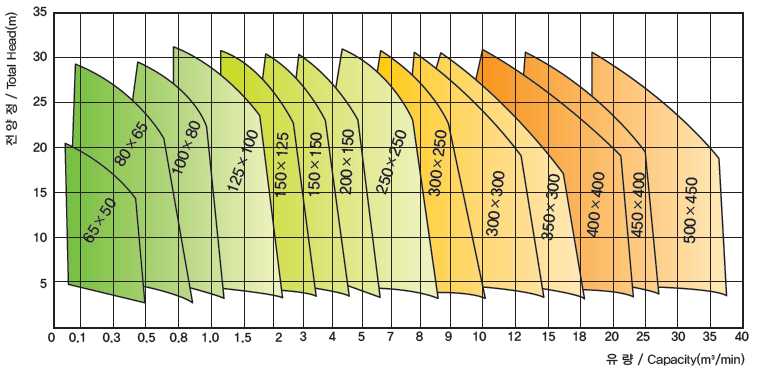

단면도 / 선정도

외형치수도

좌/우로 스크롤하세요.
형식 A B C D E E1 F H1 H2 K L L1 L2 N
GCS 65×50 400 175 360 140 370 330 75 200 160 165 650 100 450 14
GCS 80×65 470 195 475 145 400 360 75 248 217 175 750 100 550 14
GCS 100×80 470 205 485 155 400 360 75 248 227 175 750 100 550 14
GCS 125×100 500 230 585 180 450 400 100 300 250 205 800 100 600 19
GCS 150×125 550 250 600 185 450 400 100 305 295 205 900 100 700 17
GCS 150×150 640 268 665 195 600 535 125 360 305 250 1000 200 600 19
GCS 200×150 650 283 665 230 600 535 125 360 305 250 1050 200 650 19
GCS 250×250 780 365 913 325 700 625 150 480 433 325 1250 200 850 23
GCS 300×250 800 365 913 355 700 625 150 480 433 325 1250 200 850 23
GCS 300×300 880 365 960 370 850 750 150 600 500 480 1300 200 900 23
GCS 350×300 920 375 960 380 850 750 150 600 500 480 1400 200 1000 23
GCS 400×400 1000 530 1370 400 1200 1100 200 530 840 510 1800 100 800x2 25
GCS 450×400 1000 565 1370 400 1200 1100 200 530 840 510 1800 100 800x2 25
* FOOTNOTES : All dimensions given in millimeters / Dimension
좌/우로 스크롤하세요.
형식 A B C D E E1 F H1 H2 K L L1 L2 N
GCS 65×50 620 175 360 140 330 290 75 125 160 165 100 100 500 14
GCS 80×65 700 195 475 145 350 310 75 173 227 175 800 150 500 14
GCS 100×80 720 205 485 155 350 310 75 177 233 175 800 150 500 14
GCS 125×100 850 230 585 180 410 360 100 200 250 205 950 150 650 19
GCS 150×125 850 250 600 185 410 360 100 205 295 205 1000 150 700 19
GCS 150×150 900 268 675 195 510 445 125 235 305 250 1050 200 650 19
GCS 200×150 930 283 675 230 510 445 125 235 305 250 1050 200 650 19
GCS 250×250 1150 365 913 310 650 575 150 335 433 325 1200 200 800 23
GCS 300×250 1170 365 913 340 650 575 150 335 433 325 1250 200 850 23
GCS 300×300 1300 365 960 370 750 675 150 360 450 375 1300 200 900 23
GCS 350×300 1300 375 960 370 750 675 150 360 450 375 1300 200 900 23
GCS 400×400 1850 530 1370 400 1200 1100 200 530 840 510 1800 100 800x2 25
GCS 450×400 1850 565 1370 400 1200 110 200 530 840 510 1800 100 800x2 25
* FOOTNOTES : All dimensions given in millimeters / Dimension
