설계 및 구조적 특징
- 세밀하고 간결한 설계로 취급 및 설치가 용이
- 저양정, 대유량 설계로 다양한 적용성
- 유지관리가 용이한 간단한 구조
- 펌프장의 건축비 및 설비비의 절감
- 이상 유무 조기발견으로 제품의 신뢰성 극대화 (각종 안전장치 내장)
표준사양
좌/우로 스크롤하세요.
형식 (Model) |
구경 (Bore) [mm] |
동력 (Power) [kw] |
전양정 (Total Head) [m] |
유량 (Capacity) [㎥/min] |
---|---|---|---|---|
GSA 15T 6 | 400 | 15 | 3.8 | 16 |
GSA 19T 6 | 19 | 4 | 19 | |
GSA 22T 6 | 22 | 4.5 | 20 | |
GSA 30T 6 | 30 | 5.2 | 23 | |
GSA 19T 8 | 450 | 19 | 3.5 | 22 |
GSA 22T 8 | 22 | 3.5 | 25 | |
GSA 30T 6 | 500 | 30 | 5 | 25 |
GSA 37T 6 | 37 | 5.5 | 28 | |
GSA 45T 6 | 45 | 5.6 | 33 | |
GSA 55T 6 | 55 | 6.5 | 35 | |
GSA 22T 10 | 22 | 3 | 30 | |
GSA 30T 10 | 30 | 3.5 | 35 | |
GSA 37T 10 | 37 | 3.6 | 43 | |
GSA 37T 8 | 600 | 37 | 4.3 | 35 |
GSA 45T 8 | 45 | 4.7 | 40 | |
GSA 55T 8 | 55 | 5.5 | 42 | |
GSA 75T 8 | 75 | 5.8 | 55 | |
GSA 30T 10 | 30 | 3.5 | 35 | |
GSA 37T 10 | 37 | 3.6 | 43 | |
GSA 45T 10 | 45 | 4 | 47 | |
GSA 55T 10 | 55 | 4.6 | 50 | |
GSA 55T 8 | 700 | 55 | 5 | 45 |
GSA 75T 8 | 75 | 5.6 | 55 | |
GSA 90T 8 | 90 | 6 | 63 | |
GSA 110T 8 | 110 | 6.5 | 71 | |
GSA 45T 10 | 750 | 45 | 4 | 48 |
GSA 55T 10 | 55 | 4.5 | 52 | |
GSA 75T 10 | 75 | 5 | 64 | |
GSA 90T 10 | 90 | 5.5 | 70 | |
GSA 90T 8 | 800 | 90 | 6.2 | 62 |
GSA 110T 8 | 110 | 6.7 | 70 | |
GSA 130T 8 | 130 | 7.2 | 77 | |
GSA 150T 8 | 150 | 7.5 | 88 | |
GSA 190T 8 | 190 | 8.2 | 100 | |
GSA 75T 10 | 75 | 4.7 | 68 | |
GSA 90T 10 | 90 | 5.2 | 74 | |
GSA 110T 10 | 110 | 5.7 | 82 | |
GSA 130T 10 | 130 | 6 | 92 | |
GSA 55T 14 | 55 | 3.5 | 67 | |
GSA 75T 14 | 75 | 4.2 | 76 | |
GSA 90T 14 | 90 | 4.5 | 86 | |
- | - | - | - | |
GSA 75T 12 | 900 | 75 | 4 | 80 |
GSA 90T 12 | 90 | 4 | 87 | |
GSA 110T 12 | 110 | 5 | 96 | |
GSA 130T 12 | 130 | 5.5 | 103 | |
GSA 55T 16 | 55 | 3 | 78 | |
GSA 75T 16 | 75 | 3.5 | 93 | |
GSA 90T 16 | 90 | 4 | 98 | |
GSA 110T 16 | 110 | 4 | 120 | |
GSA 130T 10 | 1,100 | 130 | 5.9 | 95 |
GSA 150T 10 | 150 | 6.2 | 105 | |
GSA 190T 10 | 190 | 7 | 118 | |
GSA 220T 10 | 220 | 7.5 | 128 | |
GSA 110T 14 | 110 | 4.2 | 115 | |
GSA 130T 14 | 130 | 4.4 | 130 | |
GSA 150T 14 | 150 | 4.9 | 135 | |
GSA 190T 14 | 190 | 5.5 | 152 | |
GSA 220T 14 | 220 | 6 | 162 | |
GSA 75T 16 | 75 | 3.5 | 94 | |
GSA 110T 16 | 110 | 4 | 120 | |
GSA 130T 16 | 130 | 4.5 | 125 | |
GSA 150T 16 | 150 | 4.9 | 135 | |
GSA 190T 12 | 1,200 | 190 | 6 | 139 |
GSA 220T 12 | 220 | 6.5 | 149 | |
GSA 250T 12 | 250 | 6.9 | 460 | |
GSA 300T 12 | 300 | 7.4 | 180 | |
GSA 350T 12 | 350 | 7.8 | 200 | |
GSA 150T 18 | 1,300 | 150 | 4 | 165 |
GSA 190T 18 | 190 | 4.4 | 190 | |
GSA 220T 16 | 220 | 5 | 195 | |
GSA 250T 14 | 250 | 5.5 | 202 | |
GSA 300T 14 | 300 | 5.8 | 225 | |
GSA 190T 14 | 1,400 | 190 | 5 | 162 |
GSA 220T 14 | 220 | 5.5 | 175 | |
GSA 250T 14 | 250 | 6 | 185 | |
GSA 300T 12 | 300 | 6.5 | 206 | |
GSA 350T 12 | 350 | 7 | 220 | |
GSA 400T 12 | 400 | 7.4 | 240 | |
GSA 300T 14 | 1,500 | 300 | 6.2 | 215 |
GSA 350T 14 | 350 | 6.5 | 240 | |
GSA 400T 12 | 400 | 7.1 | 250 | |
GSA 450T 12 | 450 | 7.5 | 265 | |
GSA 500T 12 | 500 | 8 | 275 |

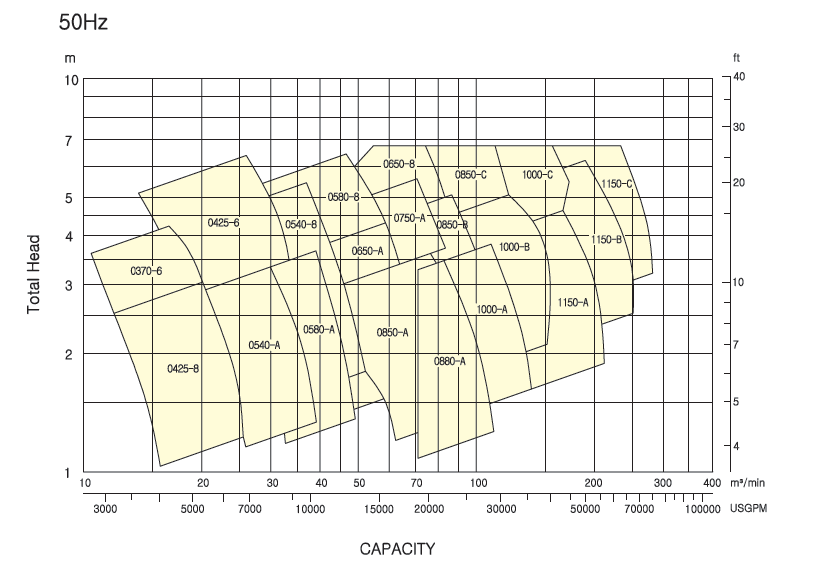

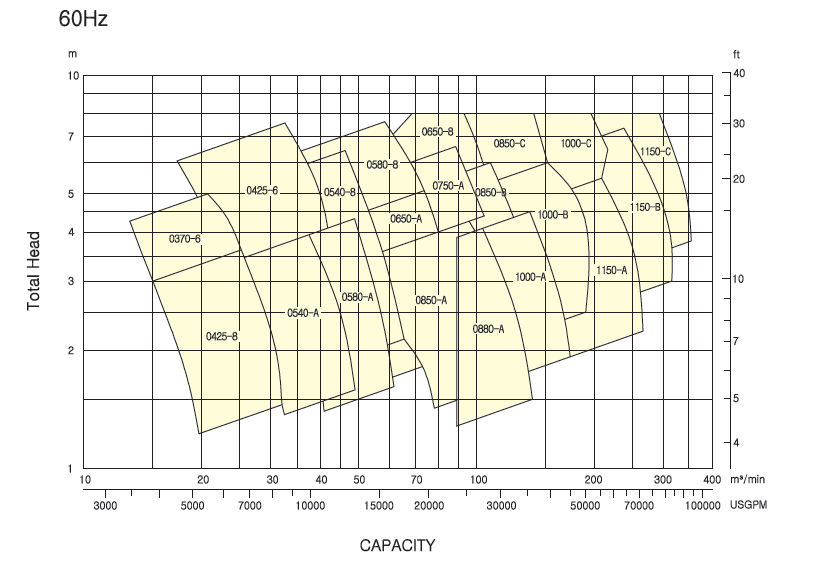

단면도 / 선정도

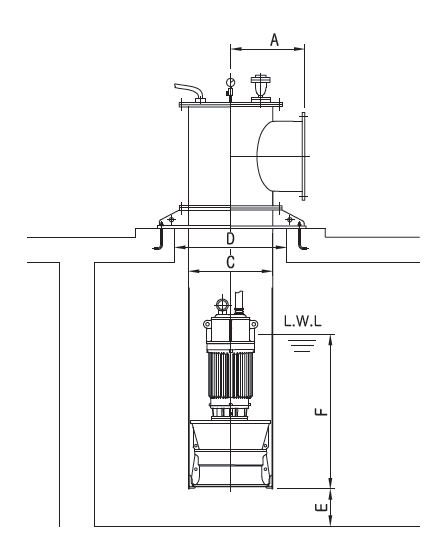

외형치수도
좌/우로 스크롤하세요.
형식 (Model) |
A | C | D | E | F | 중량 (weight) [kg] |
---|---|---|---|---|---|---|
GSA 15T 6 | 450 | 600 | 700 | 350 | 700 | 350 |
GSA 19T 6 | 450 | 600 | 700 | 350 | 700 | 600 |
GSA 22T 6 | 450 | 600 | 700 | 350 | 700 | 700 |
GSA 30T 6 | 450 | 600 | 700 | 350 | 700 | 750 |
GSA 19T 8 | 500 | 700 | 800 | 350 | 800 | 750 |
GSA 22T 8 | 500 | 700 | 800 | 350 | 800 | 850 |
GSA 30T 6 | 500 | 700 | 800 | 400 | 900 | 750 |
GSA 37T 6 | 500 | 700 | 800 | 400 | 900 | 950 |
GSA 45T 6 | 500 | 700 | 800 | 400 | 900 | 1200 |
GSA 55T 6 | 500 | 700 | 800 | 400 | 900 | 1500 |
GSA 22T 8 | 550 | 800 | 950 | 400 | 900 | 900 |
GSA 30T 8 | 550 | 800 | 950 | 400 | 900 | 900 |
GSA 37T 8 | 550 | 800 | 950 | 400 | 900 | 1100 |
GSA 37T 8 | 550 | 800 | 950 | 500 | 1000 | 950 |
GSA 45T 8 | 550 | 800 | 950 | 500 | 1000 | 1600 |
GSA 55T 8 | 550 | 800 | 950 | 500 | 1000 | 1900 |
GSA 75T 8 | 550 | 800 | 950 | 500 | 1000 | 2000 |
GSA 30T 10 | 650 | 900 | 1050 | 500 | 1000 | 1000 |
GSA 37T 10 | 650 | 900 | 1050 | 500 | 1000 | 1200 |
GSA 45T 10 | 650 | 900 | 1050 | 500 | 1000 | 2000 |
GSA 55T 10 | 650 | 900 | 1050 | 500 | 1000 | 2400 |
GSA 55T 8 | 700 | 1000 | 1150 | 550 | 1200 | 1900 |
GSA 75T 8 | 700 | 1000 | 1150 | 550 | 1200 | 2000 |
GSA 90T 8 | 700 | 1000 | 1150 | 550 | 1200 | 2150 |
GSA 110T 8 | 700 | 1000 | 1150 | 550 | 1200 | 2600 |
GSA 45T 10 | 750 | 1100 | 1300 | 550 | 1200 | 2000 |
GSA 55T 10 | 750 | 1100 | 1300 | 550 | 1200 | 2400 |
GSA 75T 10 | 750 | 1100 | 1300 | 550 | 1200 | 2500 |
GSA 90T 10 | 750 | 1100 | 1300 | 550 | 1200 | 3100 |
GSA 90T 8 | 750 | 1000 | 1150 | 600 | 1300 | 2150 |
GSA 110T 8 | 750 | 1000 | 1150 | 600 | 1300 | 2600 |
GSA 130T 8 | 800 | 1100 | 1300 | 600 | 1300 | 3200 |
GSA 150T 8 | 800 | 1100 | 1300 | 600 | 1300 | 3800 |
GSA 190T 8 | 800 | 1100 | 1300 | 600 | 1300 | 4800 |
GSA 75T 10 | 950 | 1300 | 1500 | 600 | 1300 | 2500 |
GSA 90T 10 | 950 | 1300 | 1500 | 600 | 1300 | 3100 |
GSA 110T 10 | 950 | 1300 | 1500 | 600 | 1300 | 3500 |
GSA 130T 10 | 950 | 1300 | 1500 | 600 | 1300 | 3800 |
GSA 55T 14 | 850 | 1200 | 1400 | 600 | 1300 | 3100 |
GSA 75T 14 | 850 | 1200 | 1400 | 600 | 1300 | 3200 |
GSA 110T 14 | 850 | 1200 | 1400 | 600 | 1300 | 3500 |
GSA 75T 12 | 850 | 1200 | 1400 | 700 | 1500 | 3100 |
GSA 90T 12 | 850 | 1200 | 1400 | 700 | 1500 | 3200 |
GSA 110T 12 | 850 | 1200 | 1400 | 700 | 1500 | 3800 |
GSA 130T 12 | 850 | 1200 | 1400 | 700 | 1500 | 4500 |
GSA 55T 16 | 850 | 1200 | 1400 | 700 | 1500 | 3700 |
GSA 75T 16 | 850 | 1200 | 1400 | 700 | 1500 | 4100 |
GSA 90T 16 | 900 | 1300 | 1500 | 700 | 1500 | 4500 |
GSA 110T 16 | 900 | 1300 | 1500 | 700 | 1500 | 5000 |
GSA 130T 10 | 900 | 1200 | 1400 | 800 | 1800 | 3800 |
GSA 150T 10 | 900 | 1200 | 1400 | 800 | 1800 | 4500 |
GSA 190T 10 | 900 | 1200 | 1400 | 800 | 1800 | 5800 |
GSA 220T 10 | 1000 | 1400 | 1600 | 800 | 1800 | 6300 |
GSA 110T 14 | 1000 | 1400 | 1600 | 800 | 1800 | 4500 |
GSA 130T 14 | 1000 | 1400 | 1600 | 800 | 1800 | 5000 |
GSA 150T 14 | 1000 | 1400 | 1600 | 800 | 1800 | 6300 |
GSA 190T 14 | 1000 | 1400 | 1600 | 800 | 1800 | 6600 |
GSA 220T 14 | 1000 | 1400 | 1600 | 800 | 1800 | 6800 |
GSA 75T 16 | 1000 | 1400 | 1600 | 800 | 1800 | 4100 |
GSA 110T 16 | 1000 | 1400 | 1600 | 800 | 1800 | 5000 |
GSA 130T 16 | 1000 | 1400 | 1600 | 800 | 1800 | 5500 |
GSA 150T 16 | 1000 | 1400 | 1600 | 800 | 1800 | 6500 |
GSA 190T 12 | 1050 | 1400 | 1600 | 900 | 2000 | 6300 |
GSA 220T 12 | 1050 | 1400 | 1600 | 900 | 2000 | 6500 |
GSA 250T 12 | 1050 | 1400 | 1600 | 900 | 2000 | 7100 |
GSA 300T 12 | 1150 | 1600 | 1850 | 900 | 2000 | 7600 |
GSA 350T 12 | 1150 | 1600 | 1850 | 900 | 2000 | 8200 |
GSA 150T 18 | 1150 | 1600 | 1850 | 1000 | 2200 | 7900 |
GSA 190T 18 | 1150 | 1600 | 1850 | 1000 | 2200 | 8100 |
GSA 220T 16 | 1150 | 1600 | 1850 | 1000 | 2200 | 8800 |
GSA 250T 14 | 1150 | 1600 | 1850 | 1000 | 2200 | 9000 |
GSA 300T 14 | 1150 | 1600 | 1850 | 1000 | 2200 | 9200 |
GSA 190T 14 | 1200 | 1700 | 1950 | 1000 | 2400 | 8400 |
GSA 220T 14 | 1200 | 1700 | 1950 | 1000 | 2400 | 8600 |
GSA 250T 14 | 1200 | 1700 | 1950 | 1000 | 2400 | 8200 |
GSA 300T 12 | 1200 | 1700 | 1950 | 1000 | 2400 | 9400 |
GSA 350T 12 | 1200 | 1700 | 1950 | 1000 | 2400 | 10000 |
GSA 400T 12 | 1200 | 1700 | 1950 | 1000 | 2400 | 10200 |
GSA 300T 14 | 1300 | 1800 | 2050 | 1100 | 3600 | 9400 |
GSA 350T 14 | 1300 | 1800 | 2050 | 1100 | 3600 | 10000 |
GSA 400T 12 | 1300 | 1800 | 2050 | 1100 | 3600 | 40200 |
GSA 450T 12 | 1300 | 1800 | 2050 | 1100 | 3600 | 10500 |
GSA 500T 12 | 1300 | 1800 | 2050 | 1100 | 3600 | 11000 |
* Note : All dimensions (millimeters) / Contact us for specific dimensions.
