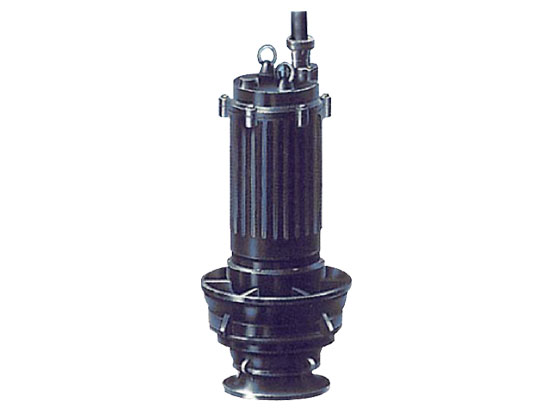

수중 사류(GSM)

  • 일반산업 및 수처리용
  • 오·폐수용
  • 관개 및 배수용
  • 발전소용
  • PDF 다운로드
  • 견적문의
  • 공유하기
    • 카카오톡으로 보내기
    • 네이버로 보내기
    • 구글플러스로 보내기
    • 페이스북으로 보내기

설계 및 구조적 특징

  • 세밀하고 간결한 설계로 취급 및 설치가 용이
  • 저양정, 대유량 설계로 다양한 적용성
  • 유지관리가 용이한 간단한 구조
  • 펌프장의 건축비 및 설비비의 절감
  • 이상 유무 조기발견으로 제품의 신뢰성 극대화 (각종 안전장치 내장)

표준사양

좌/우로 스크롤하세요.
형식
(Model)		 구경
(Bore)
[mm]		 동력
(Power)
[kw]		 전양정
(Total Head)
[m]		 유량
(Capacity)
[㎥/min]
GSM 22T 6 300 22 9 10
GSM 37T 4 37 15 10
GSM 37T 8 400 37 7.5 20
GSM 55T 8 55 11.5 20
GSM 75T 6 75 15.5 20
GSM 90T 6 90 18.5 20
GSM 55T 12 500 55 7.5 30
GSM 75T 8 75 10.5 30
GSM 110T 8 110 15 30
GSM 130T 8 130 18 30
GSM 75T 14 600 75 7 45
GSM 90T 12 90 8.5 45
GSM 130T 10 130 12.5 45
GSM 150T 8 150 14.6 45
GSM 190T 8 190 17.5 45
GSM 90T 16 700 90 6.5 60
GSM 110T 14 110 8 60
GSM 150T 12 150 10.8 60
GSM 220T 10 220 16 60
GSM 260T 8 260 18.5 60
GSM 130T 16 800 130 7 80
GSM 150T 16 150 8 80
GSM 190T 14 190 10 80
GSM 220T 12 220 12 80
GSM 300T 10 300 16.3 80
GSM 150T 14 900 150 6.3 100
GSM 220T 12 220 9.3 100
GSM 300T 10 300 12.5 100
GSM 350T 8 350 14.7 100
GSM 400T 8 400 16.9 100
GSM 190T 16 1000 190 6.7 120
GSM 220T 14 220 7.8 120
GSM 300T 10 300 10.7 120
GSM 400T 8 400 14.2 120
GSM 500T 8 500 17.7 120
GSM 220T 16 1100 220 6.7 140
GSM 300T 14 300 9 140
GSM 400T 10 400 12.2 140
GSM 450T 10 450 13.7 140
GSM 500T 10 500 15.2 140
GSM 300T 16 1200 300 8.1 160
GSM 355T 14 355 9.4 160
GSM 400T 12 400 10.8 160
GSM 450T 12 450 12.1 160
GSM 500T 10 500 13.5 160
GSM 300T 18 1350 300 6.9 190
GSM 400T 16 400 9.1 190
GSM 500T 12 500 11.4 190
GSM 400T 20 1500 400 7 250
GSM 500T 18 500 8.7 250

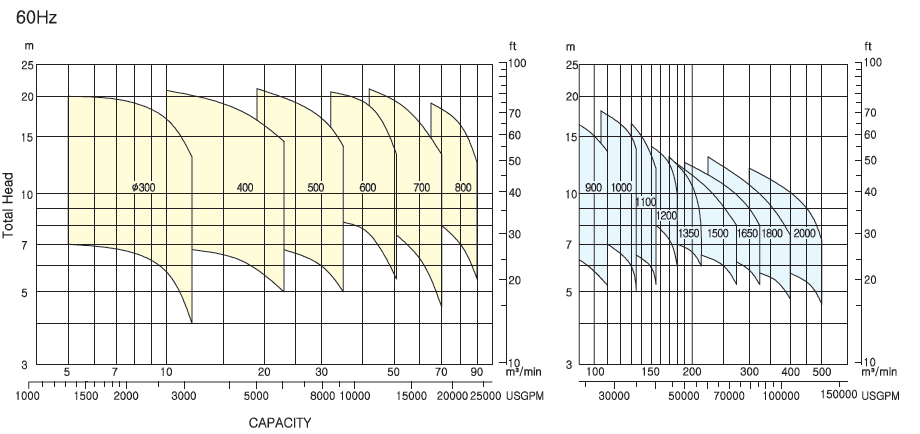

단면도 / 선정도

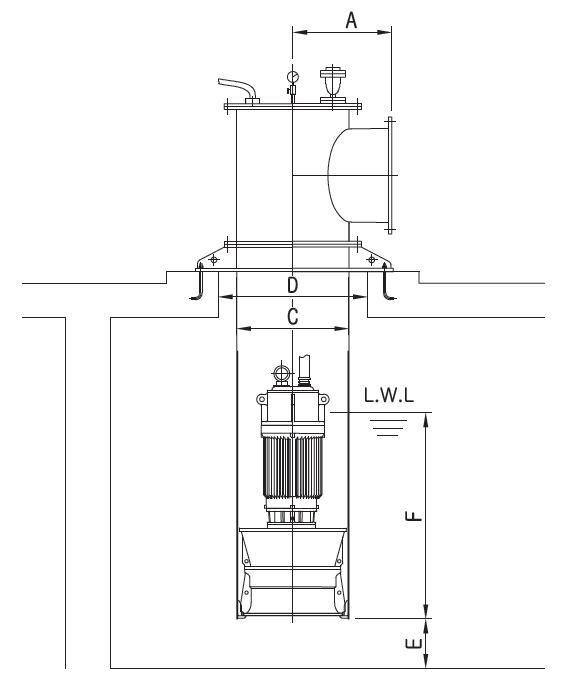

외형치수도

좌/우로 스크롤하세요.
형식
(Model)		 A B C D E F
GSM 22T 6 400 330 500 600 200 450
GSM 37T 4 400 330 500 600 200 450
GSM 37T 8 450 430 600 700 250 600
GSM 55T 8 450 430 600 700 250 600
GSM 75T 6 450 430 600 700 250 600
GSM 90T 6 450 430 600 700 250 600
GSM 55T 12 500 530 700 800 300 750
GSM 75T 8 500 530 700 800 300 750
GSM 110T 8 500 530 700 800 300 750
GSM 130T 8 500 530 700 800 300 750
GSM 75T 14 550 630 800 950 350 900
GSM 90T 12 550 630 800 950 350 900
GSM 130T 10 550 630 800 950 350 900
GSM 150T 8 550 630 800 950 350 900
GSM 190T 8 550 630 800 950 350 900
GSM 90T 16 650 730 900 1050 400 1050
GSM 110T 14 650 730 900 1050 400 1050
GSM 150T 12 650 730 900 1050 400 1050
GSM 220T 10 650 730 900 1050 400 1050
GSM 260T 8 650 730 900 1050 400 1050
GSM 130T 16 850 830 1000 1150 450 1200
GSM 150T 16 850 830 1000 1150 450 1200
GSM 190T 14 850 830 1000 1150 450 1200
GSM 220T 12 850 830 1000 1150 450 1200
GSM 300T 10 850 830 1000 1150 450 1200
GSM 150T 14 900 900 1100 1300 500 1350
GSM 220T 12 900 900 1100 1300 500 1350
GSM 300T 10 900 900 1100 1300 500 1350
GSM 350T 8 900 900 1100 1300 500 1350
GSM 400T 8 900 900 1100 1300 500 1350
GSM 190T 16 900 900 1200 1300 550 1500
GSM 220T 14 900 900 1200 1400 550 1500
GSM 300T 10 900 990 1200 1400 550 1500
GSM 400T 8 900 990 1200 1400 550 1500
GSM 500T 8 900 990 1200 1400 550 1500
GSM 220T 16 1000 1000 1300 1400 600 1500
GSM 300T 14 1000 1000 1300 1500 600 1650
GSM 400T 10 1000 1000 1300 1500 600 1650
GSM 450T 10 1000 1000 1300 1500 600 1650
GSM 500T 10 1000 1000 1300 1500 600 1650
GSM 300T 16 1000 1000 1400 1600 600 1650
GSM 355T 14 1000 1000 1400 1600 600 1800
GSM 400T 12 1000 1000 1400 1600 600 1800
GSM 450T 12 1000 1000 1400 1600 600 1800
GSM 500T 10 1000 1000 1400 1600 600 1800
GSM 300T 18 1150 1150 1550 1750 700 1800
GSM 400T 16 1150 1150 1550 1750 700 2000
GSM 500T 12 1150 1150 1550 1750 700 2000
GSM 400T 20 1250 1250 1700 1950 750 2000
GSM 500T 18 1250 1250 1700 1950 750 2000
* Note : All dimensions (millimeters) / Contact us for specific dimensions.
