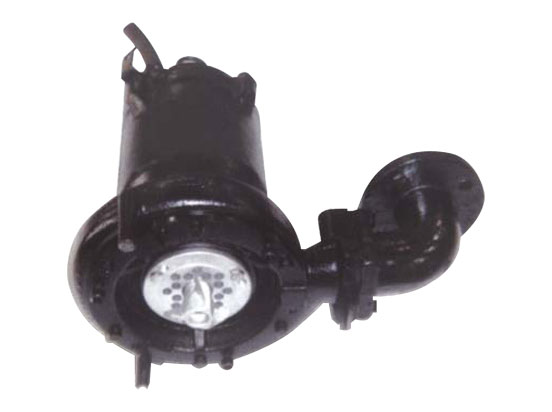

설계 및 구조적 특징
- 특수 크롬 합금강으로 만들어진 분쇄형 Impeller가 장착되어 있어 노끈, 헝겊, 비닐 등을 분쇄시켜서 이송합니다.
- 유량양정에 따라 2극, 4극 전동기 사용
- 전동기 보호장치 내장 (선택사항)
표준사양
좌/우로 스크롤하세요.
| 형식 (Model) |
구경 (Bore) [mm] |
동력 (Power) [kw] |
전양정 (Total Head) [m] |
유량 (Capacity) [㎥/min] |
|---|---|---|---|---|
| GSG 0.75T | 50 | 0.75 | 8 | 0.1 |
| GSG 1.5T | 1.5 | 10 | 0.1 | |
| GSG 2.2T | 2.2 | 17 | 0.15 | |
| GSG 3.7T | 3.7 | 20 | 0.2 | |
| GSG 5.5T | 80 | 5.5 | 20 | 0.25 |
| GSG 7.5T | 7.5 | 25 | 0.3 | |
| GSG 11.0T | 11 | 30 | 0.35 | |
| GSG 15.0T | 15 | 35 | 0.4 | |
| GSG 22.0T | 100 | 22 | 40 | 0.5 |
* FOOTNOTES : All dimensions given in millimeters / Dimension은 당사와 협의할 것.

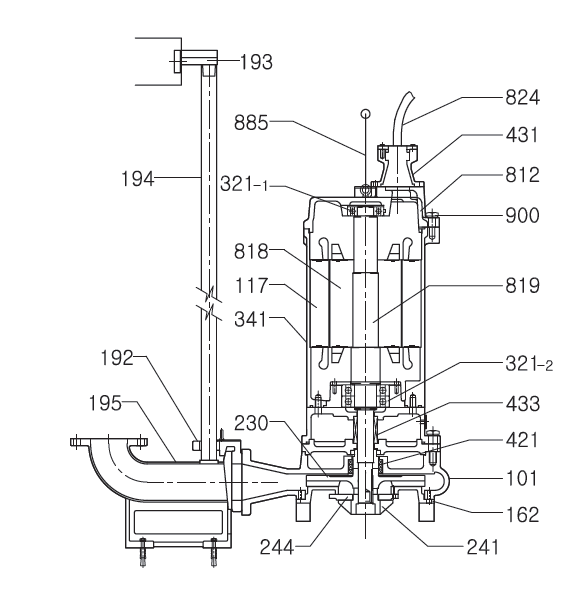

단면도 / 선정도
좌/우로 스크롤하세요.
| 품번 (Part No.) | 품명 (Part Name) | 재질 (Standard Material) |
| 101 | Pump Casing | GCD450 |
| 117 | Stator | Fnishing Prodoct |
| 162 | Suction Cover | GCD450 |
| 192 | Guide Hook | GC200 |
| 193 | Guide Support | GC200 |
| 194 | Guide Pipe | - |
| 195 | Duck Foot | GCD450 |
| 230 | Impeller | SSC13 |
| 241 | Cutter | DIN1,4112 |
| 244 | Cutter Plate | DIN1,4112 |
| 321-1 | Bearing(Upper) | STB2 |
| 321-2 | Bearing(Lower) | STB2 |
| 341 | Motor Frame | GC200 |
| 421 | Oil Seal | N.B.R |
| 431 | Stuffing Box | GC200 |
| 433 | Mechanical Seal | SIC/CARBON |
| 812 | Motor Bracket | GC200 |
| 818 | Rotor | Fnishing Prodoct |
| 819 | Motor Shaft | STS410 |
| 824 | Cap-type Cable | RNCT |
| 885 | Chain | - |
| 900 | Bolt | STS304 |

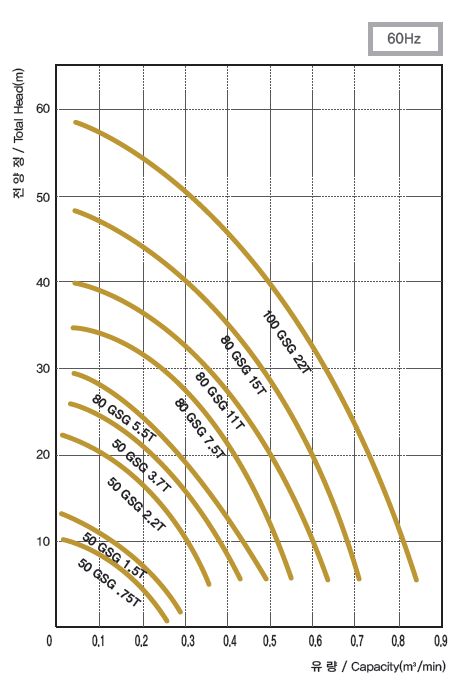

선정도

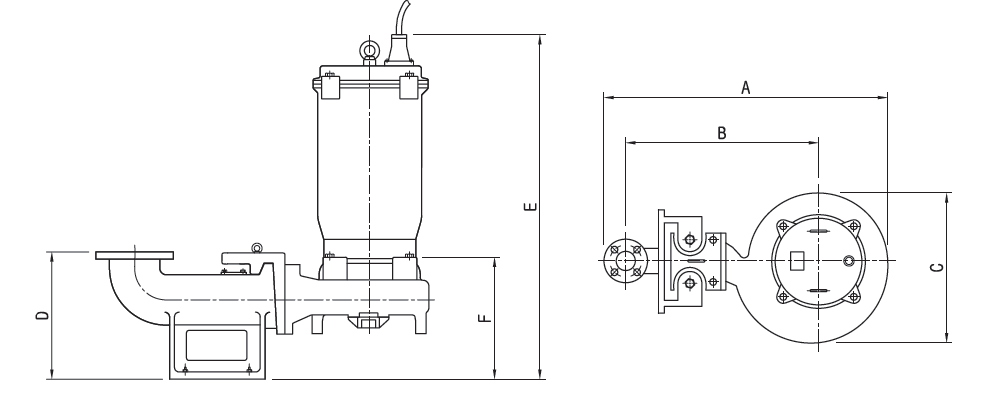

외형치수도
좌/우로 스크롤하세요.
| 형식 (Model) |
A | B | C | D | E | F |
|---|---|---|---|---|---|---|
| GSG 0.75T | 464 | 254 | 265 | 157 | 454 | 129 |
| GSG 1.5T | 464 | 254 | 265 | 157 | 454 | 129 |
| GSG 2.2T | 440 | 250 | 195 | 225 | 485 | 160 |
| GSG 3.7T | 500 | 280 | 250 | 260 | 615 | 190 |
| GSG 5.5T | 500 | 280 | 250 | 260 | 630 | 190 |
| GSG 7.5T | 640 | 410 | 330 | 315 | 820 | 240 |
| GSG 11.0T | 640 | 410 | 330 | 315 | 890 | 240 |
| GSG 15.0T | 640 | 410 | 330 | 315 | 890 | 240 |
| GSG 22.0T | 640 | 410 | 330 | 315 | 900 | 240 |
* FOOTNOTES : All dimensions given in millimeters / Dimension은 당사와 협의할 것.
