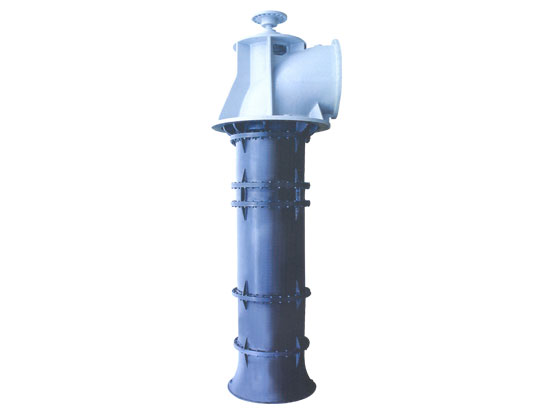

설계 및 구조적 특징
- 설치방법 : 1상식 및 2상식
- 회전방법 : 구동기에서 보았을 때 우회전
- 토출 플랜지 : KS 10kg/㎠ RF
- 설치장소 : 옥내 및 옥외
- 슬리브 베어링 : 고무베어링 (물 윤활), 청도 (그리이스 윤활)
- 스러스트 베어링 : 볼 및 롤러 베어링 (오일 윤활)
- 임펠러 : 3차원 깃을 가진 OPEN TYPE
표준사양
- 전양정 : 2 ~ 6m
- 유량 : 20 ~ 1,000㎥/min
- 온도 : 0 ~ 40℃
- 구경 : 500mm~2,500mm
※ 상기 사양범위를 초과하는 대형 펌프도 제작합니다
단면도 / 선정도
좌/우로 스크롤하세요.
 |
품번 | 부품명 | 표준재질 | 수량 | ||
|---|---|---|---|---|---|---|
| CLASS1 | CLASS2 | CLASS3 | ||||
| 112 | Guide Casing | A48-CL30 / GC200 | A743-CF8 / SSC13 | 1 | ||
| 138 | Suction Bell | 1 | ||||
| 144 | Discharge Elbow | 1 | ||||
| 211 | Shaft(Lower) | A108-1045 / SM45C | A276-304 / STS304 | 1 | ||
| 212 | Shaft(Middle) | 1 | ||||
| 213 | Shaft(Upper) | 1 | ||||
| 230 | Impeller | A48-CL30 / GC200 | A743-CF8 / SSC13 | A743-CF8 / SSC13 | 1 | |
| 310-1 | Sleeve Bearing | RUBBER+A743-CF8 / RUBBER+SSC13 | 2 | |||
| 310-2 | Sleeve Bearing | 1 | ||||
| 321 | Ball Bearing | A295-52100 / STB2 | 1 | |||
| 350 | Bearing Housing | A48-CL30 / GC200 | 1 | |||
| 360 | Bearing Cover | A48-CL30 / GC200 | 1 | |||
| 383 | Bearing Spider | A48-CL30 / GC200 | A743-CF8 / SSC13 | 2 | ||
| 452 | Packing Gland | A48-CL30 / GC200 | A743-CF8 / SSC13 | 1 | ||
| 461 | Packing | NON-METALLIC | 5 | |||
| 526 | Centering Sleeve | A108-1045 / SM45C | 1 | |||
| 529 | Bearing Sleeve | A276-304 / ST304 | 3 | |||
| 711-1 | Column Plpe(Upper) | A53 Type F / SPP | A312-TP304 / STS304TP | 1 | ||
| 711-2 | Column Pipe(Lower) | 1 | ||||
| *714-1 | Shaft Pro.Pipe(Upper) | A312-TP304 / STS304TP | 1 | |||
| *714-2 | Shaft Pro.Pipe(Middle) | 1 | ||||
| *714-3 | Shaft Pro.Pipe(Lower) | 1 | ||||
| 840 | Coupling | A48-CL30 / GC200 | 1SET | |||
| 852 | Screwed Coupling | A276-304 / STS304 | 1SET | |||
범례
* : 선택부품
- CLASS1 : 취수, 공업용수, 농업용수, 배수
- CLASS2 : 도시, 고장배수, 오수
- CLASS3 : 해수
외형치수도
좌/우로 스크롤하세요.
| Model | Pump | Pump Bese and Foundation | Motor Foundation | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | A | B | E | G | Q(min) | S(min) | Y | U | W | K-M | I | J | YG | UG | XG | WG | MG | IG | JG | |
| GVA 500 | 500 | 570 | 700 | 950 | 750 | 550 | 1100 | 1480 | 950 | 1400 | 6-190 | 630 | 40 | 1870 | 1500 | 950 | 1800 | 130 | 315 | 40 |
| GVA 600 | 600 | 620 | 700 | 1220 | 850 | 650 | 1250 | 1700 | 1100 | 1600 | 8-220 | 800 | 40 | 2170 | 1700 | 1000 | 2100 | 150 | 400 | 40 |
| GVA 700 | 700 | 730 | 850 | 1250 | 1000 | 750 | 1500 | 1800 | 1200 | 1700 | 8-220 | 800 | 50 | 2370 | 1900 | 1200 | 2300 | 150 | 400 | 50 |
| GVA 800 | 800 | 815 | 950 | 1425 | 1100 | 850 | 1650 | 1900 | 1300 | 1800 | 8-220 | 800 | 50 | 2600 | 2000 | 1400 | 2500 | 190 | 630 | 50 |
| GVA 900 | 900 | 880 | 1050 | 1450 | 1250 | 950 | 1850 | 2100 | 1500 | 2000 | 8-260 | 1000 | 50 | 2800 | 2200 | 1600 | 2700 | 190 | 630 | 50 |
| GVA 1000 | 1000 | 930 | 1150 | 1550 | 1450 | 1100 | 2150 | 2350 | 1700 | 2250 | 8-260 | 1000 | 50 | 3000 | 2400 | 1800 | 2900 | 190 | 630 | 50 |
| GVA 1200 | 1200 | 900 | 1150 | 1600 | 1650 | 1300 | 2650 | 2400 | 1800 | 2350 | 12-220 | 1000 | 50 | 3000 | 2500 | 600 | 1800 | 200 | 630 | 50 |
| GVA 1350 | 1350 | 1130 | 1100 | 1895 | 1750 | 1450 | 3050 | 2500 | 2100 | 2350 | 16-220 | 1000 | 50 | 3100 | 2600 | 600 | 2000 | 200 | 900 | 50 |
| GVA 1500 | 1500 | 1550 | 1350 | 2400 | 1800 | 1600 | 3650 | 2700 | 2100 | 2500 | 16-260 | 1000 | 50 | 3300 | 2700 | 700 | 2100 | 220 | 900 | 50 |
| GVA 1650 | 1650 | 2350 | 1500 | 2600 | 2300 | 1650 | 4125 | 3500 | 2900 | 3400 | 16-260 | 1000 | 50 | 3500 | 2900 | 800 | 2300 | 260 | 900 | 50 |
| GVA 1800 | 1800 | 2700 | 1700 | 2800 | 2500 | 1800 | 4500 | 3700 | 3100 | 3600 | 16-260 | 1000 | 50 | 3700 | 3100 | 900 | 2500 | 260 | 900 | 50 |
| GVA 2000 | 2000 | 3000 | 1800 | 3000 | 2800 | 2000 | 5000 | 3950 | 3300 | 3850 | 16-260 | 1000 | 50 | 3400 | 3300 | 1000 | 2700 | 260 | 1200 | 50 |
| GVA 2200 | 2200 | 3300 | 1900 | 3200 | 3100 | 2200 | 5500 | 4100 | 3500 | 4000 | 16-260 | 1000 | 50 | 4100 | 3500 | 1100 | 2900 | 260 | 1200 | 50 |
| GVA 2500 | 2500 | 3700 | 2100 | 3400 | 3500 | 2500 | 6250 | 4200 | 3700 | 4200 | 16-260 | 1000 | 50 | 4300 | 3700 | 1200 | 3100 | 260 | 1200 | 50 |
* Note : All dimensiors (millimeters) / Contact us for specilic dimensions.
