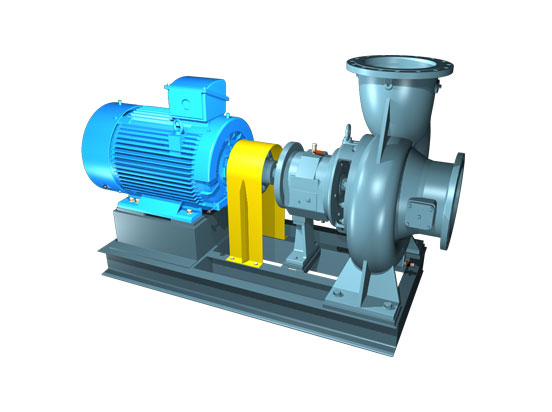

설계 및 구조적 특징
- 임펠러 내의 이상적인 물의 흐름을 위해 3차원 설계기법을 사용하였습니다.
- Stuffing Box는 KS B 7501(ISO 3069)를 채택하여, Mechanical Seal의 장착이 쉽고 유지보수가 편리합니다.
- Back Full-out 구조는 쉽고 편리한 보수를 할 수 있습니다.
- 토출부가 중앙 상부에 위치하여, 배관하중에 대한 안정성과 운전 시 균형이 유지됩니다.
- 진동, 소음 분석 설계를 통한 최적의 제품입니다.
표준사양
좌/우로 스크롤하세요.
| 취급액 (Treating Liquids) | Fresh water PH : 5.8~6.8 | |
|---|---|---|
| 유량 (Capacity) | 3 ~ 50 ㎥/min | |
| 전양정 (Total Head) | 3 ~ 88m | |
| 온도 (Temperature) | Max, 99℃ | |
| 구경 (Bore) | 200~500mm | |
| 회전방향 (Rotatory Direction) | CW (구동기 측에서 펌프를 바라보았을때) | |
| 표준 허용 압입압력 (Standard Limit of Inlet Pressure) | 4kgf/㎠ | |
| 구조 (Structure) |
회전차 (Impeller) | 클로즈형 (Closed Type) |
| 축 봉 (Shaft Seal) | 메커니컬 씰 타입 (Mechanical Seal Type) | |
| 베어링 (Bearing) | 볼 베어링 (Ball Bearing) | |
| 플랜지 (Flange) | KS B 1511 10K, RF | |
| 커플링 (Coupling) |
60 HP이하 (less than 60HP) | 묻힘형 커플링 (Jaw Coupling) |
| 75 HP이상 (more than 70HP) | 플랜지 커플링 (Flange Coupling) | |
| 재질 (Material) |
케이싱 (Casing) | A743 - CF8 / SSC13 |
| 회전차 (Impeller) | A743 - CF8 / SSC13 | |
| 축 (Shaft) | A276 - 304 / STS304 | |
선택사양
- 비표준 재질(조립 구조도의 선택 사양란 참고)
- 축봉 방식
- 비표준 커플링
- 계기류 부착
- 페인트 색상 및 두께
단면도 / 선정도
외형치수도
좌/우로 스크롤하세요.
| 구분 (Division) | 구 경 (Bore) | 유 량 (Capacity) [m3/min] |
전양정 (Total Head) [m] |
전동기 (Motor) [Frame] |
동 력 (Power) [kW] |
PUMP & MOTOR Dimensions | Baseplate Dimensions |
Anchor BOLT | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 형식 (Model) | 흡 입 (Suction) |
토 출 (Discharge) |
E | A | B | F | C | D | h1 | h2 | h3 | H | L | L1 | L2 | L3 | L4 | G | 수 량 (Q’ty) |
길 이 (Length) |
||||
|
GCP 2020FH |
200 | 200 | 6 | 15 | 180L | 22 | 690 | 610 | 180 | 1485 | 210 | 325 | 165 | 380 | 508 | 1053 | 1500 | 250 | 500 | 450 | 520 | 23 | 6 | 315 |
| 8 | 16 | 200L | 30 | 820 | 610 | 180 | 1615 | 210 | 325 | 165 | 380 | 508 | 1053 | 1500 | 250 | 500 | 450 | 520 | 23 | 6 | 315 | |||
|
GCP 2525EL |
250 | 250 | 10 | 13 | 200L | 30 | 820 | 708 | 350 | 1883 | 335 | 450 | 170 | 450 | 560 | 1180 | 1800 | 200 | 700 | 730 | 800 | 23 | 6 | 315 |
| 12 | 17 | 225S | 45 | 835 | 708 | 350 | 1898 | 335 | 450 | 170 | 450 | 560 | 1180 | 1800 | 200 | 700 | 730 | 800 | 23 | 6 | 315 | |||
|
GCP 2525E |
250 | 250 | 15 | 13 | 225S | 45 | 835 | 708 | 350 | 1898 | 335 | 450 | 170 | 450 | 560 | 1180 | 1800 | 200 | 700 | 730 | 800 | 23 | 6 | 315 |
| 15 | 17 | 250S | 55 | 885 | 708 | 350 | 1948 | 335 | 450 | 170 | 450 | 560 | 1180 | 1800 | 200 | 700 | 730 | 800 | 23 | 6 | 315 | |||
|
GCP 3030E |
300 | 300 | 17 | 15 | 250S | 55 | 885 | 750 | 350 | 1990 | 354 | 455 | 170 | 450 | 600 | 1220 | 1807 | 250 | 653.5 | 730 | 800 | 23 | 6 | 315 |
| 17 | 20 | 250M | 75 | 960 | 750 | 350 | 2065 | 354 | 455 | 170 | 450 | 600 | 1220 | 1807 | 250 | 653.5 | 730 | 800 | 23 | 6 | 315 | |||
|
GCP 3535E |
350 | 350 | 20 | 17 | 250M | 75 | 960 | 750 | 350 | 2065 | 380 | 490 | 170 | 450 | 650 | 1270 | 2000 | 250 | 750 | 730 | 800 | 23 | 6 | 315 |
| 23 | 18 | 280S | 90 | 1096 | 750 | 350 | 2201 | 380 | 490 | 170 | 450 | 650 | 1270 | 2000 | 250 | 750 | 730 | 800 | 23 | 6 | 315 | |||
|
GCP 4040G |
400 | 400 | 26 | 24 | 315M | 110 | 1240 | 850 | 400 | 2495 | 455 | 579 | 230 | 560 | 750 | 1540 | 2100 | 250 | 800 | 930 | 1000 | 27 | 6 | 400 |
| 27 | 23 | 315M | 132 | 1265 | 850 | 400 | 2520 | 455 | 579 | 230 | 560 | 750 | 1540 | 2100 | 250 | 800 | 930 | 1000 | 27 | 6 | 400 | |||
|
GCP 4545G |
450 | 450 | 30 | 21 | 315M | 132 | 1265 | 850 | 400 | 2520 | 455 | 579 | 230 | 560 | 750 | 1540 | 2100 | 250 | 800 | 930 | 1000 | 27 | 6 | 400 |
| 32 | 24 | 315L | 160 | 1512 | 850 | 400 | 2767 | 455 | 579 | 230 | 560 | 750 | 1540 | 2100 | 250 | 800 | 930 | 1000 | 27 | 6 | 400 | |||
|
GCP 5050G |
500 | 500 | 34 | 24 | 315L | 160 | 1740 | 1020 | 470 | 3235 | 553 | 701 | 230 | 700 | 900 | 1850 | 2300 | 300 | 850 | 1080 | 1150 | 27 | 8 | 400 |
| 36 | 28 | 355L | 200 | 2250 | 1020 | 470 | 3745 | 553 | 701 | 230 | 700 | 900 | 1850 | 2300 | 300 | 850 | 1080 | 1150 | 27 | 8 | 400 | |||
* FOOTNOTES : All dimensions given in millimeters / Dimension은 당사와 협의할 것.
