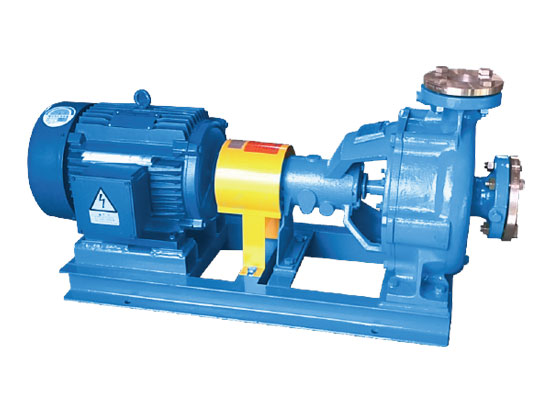

설계 및 구조적 특징
- 임펠러 내의 물의 흐름을 용이하도록 설계된 임펠러를 사용하였습니다.
- Back Pull-Out구조로 유지보수가 편리합니다.
- 볼류트케이싱 채용으로 케이싱 마모로 인한 손상을 줄였습니다.
- 토출부가 중앙 상부에 위치하여 배관 하중에 대한 안전성과 펌프가동시 Balance가 유지됩니다.
- 임펠러에 Back Vane을 형성시켜 축추력을 줄였습니다.
- 고형물, 섬유질이 혼합된 액체 및 가스가 함유된 액체 이송에 유리합니다.
- 흡입성능이 좋습니다.
- Vortex펌프의 이송특징인 Vortex를 유도한 Pumping 작용으로 이송 고형물의 손상을 줄여줍니다.
표준사양
좌/우로 스크롤하세요.
| 구 분 (Division) | 횡형 볼텍스 (Horizontal Vortex ) | |
|---|---|---|
| 이송액 조건 (Conditions of Transferring Liquid) |
이송액 (Transferring Liquid) | 하수오물, 폐수 (Sewage, Wastewater) |
| 슬러지 크기 (Size of Sludge) | 토출구경의 80% (80% of discharge Bore) | |
| 온 도 (Temperature) | 0~80℃ | |
| 최고 운전압력 (Max. Operation Pressure) | 10kgf/㎠ | |
| 최소 이송유량 (Max. Transferring Flow Rate) | 최고효율점의 15% (15% of max. Efficiency Point) | |
| 구 조 (Structure) |
Impeller | 반 개방형(Semi - Open Type) |
| Stuffing Box | 그랜트 패킹(Gland Packing) | |
| Bearing | 양쪽 실드 볼베어링 (Shield Ball Bearing) | |
| Flange | 10kgf/㎠, Flat Face Type | |
| Nozzle Position | End Suction, Top Discharge | |
| 악세서리(Accessories) | * Priming Cock | |
| * Common Base | ||
| * Coupling & Coupling Guard | ||
| * Drain & Air - Venting Plug | ||

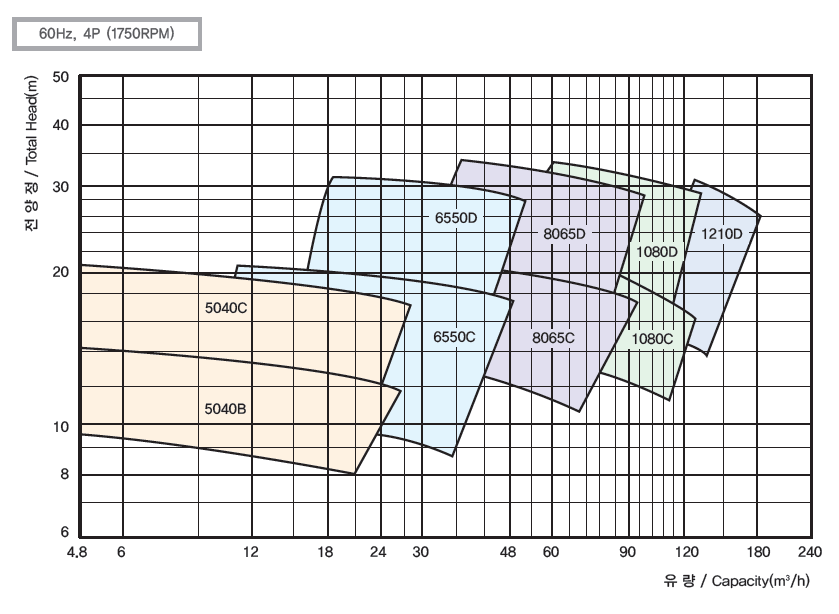

단면도 / 선정도

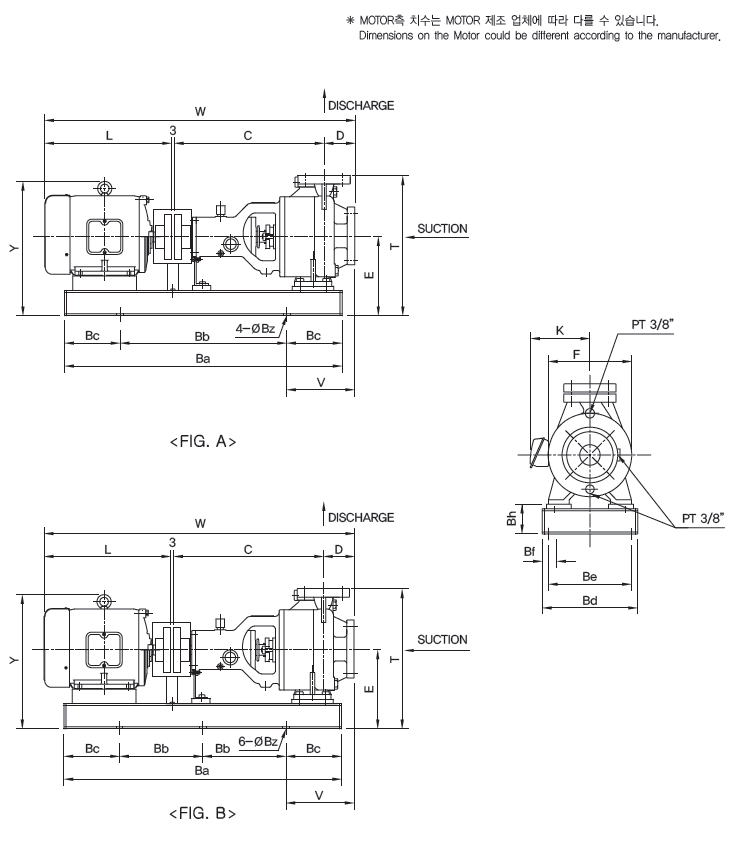

외형치수도
